Den komplette guide til adgangsluger: typer, installation og tips

An adgangsluge er et panel, en dør eller en åbning indbygget i gulve, lofter, vægge eller tage, der giver adgang til skjulte rum - såsom krybekældre, loftsrum, mekaniske jagter eller brugsområder - uden behov for at rive omgivende strukturer ned. Den rigtige adgangsluge sparer timevis af dyrt vedligeholdelsesarbejde og er lovpligtigt i mange byggeforskrifter for skjulte mekaniske og elektriske systemer. Denne vejledning dækker alle større typer, de standarder, der styrer dem, hvordan du vælger den korrekte luge til din applikation og bedste praksis for installation og vedligeholdelse.

Hvad er en adgangsluge, og hvorfor betyder det noget?

Adgangsluger fungerer som porten mellem besatte rum og skjult infrastruktur. VVS-afspærringsventiler, elektriske samledåser, HVAC-kanaler og strukturelle inspektionspunkter er alle afhængige af luger til rutinemæssig service. Uden dem risikerer ethvert vedligeholdelsesopkald at rive de færdige overflader op - og tilføjer reparationsomkostninger, der hurtigt overstiger den oprindelige lugepris med en faktor fem eller mere.

Ud over bekvemmelighed opfylder adgangsluger kritiske sikkerheds- og kodefunktioner:

• International Building Code (IBC) Section 1209 kræver adgangsåbninger til krybekældre og lofter.
• NFPA 96 kræver tilgængelige paneler i kommercielle køkkenudstødningssystemer.
• UL-listede brandklassificerede luger opretholder de nødvendige brandmodstandsevner i gulv-/loftssamlinger.
• OSHA 29 CFR 1910.23 dækker gulvåbninger og de autoværn eller dæksler, der er nødvendige for at beskytte arbejdere.

I kommercielle bygninger kan undladelse af at levere kompatible adgangsluger resultere i mislykkede inspektioner, projektforsinkelser og betydelige bøder - nogle gange over 10.000 USD pr. overtrædelse i jurisdiktioner med streng håndhævelse.

Hovedtyper af adgangsluger

Adgangsluger kategoriseres primært efter deres monteringsplacering og ydeevnekravene i det pågældende miljø. Forståelse af disse kategorier er udgangspunktet for enhver specifikationsbeslutning.

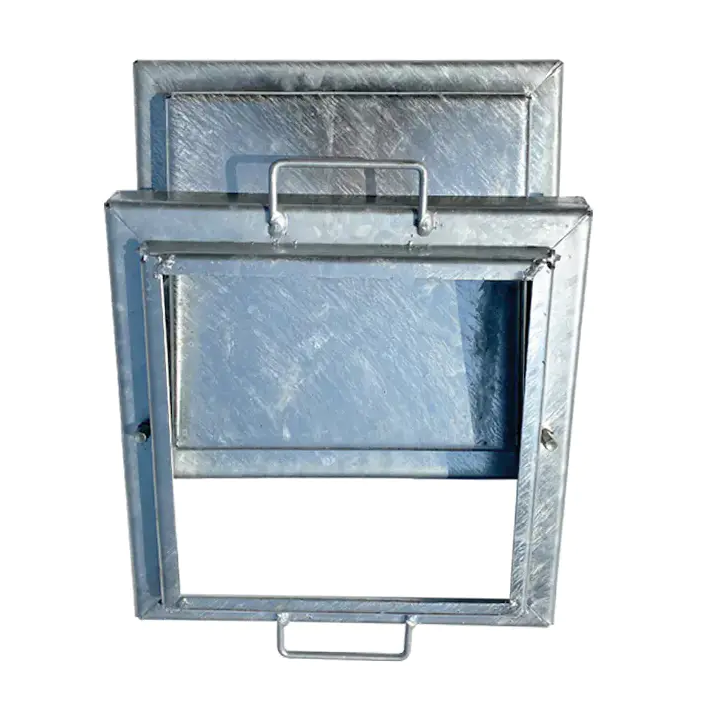

Etageadgangsluger

Gulvluger er designet til at modstå gangtrafik og, i industrielle omgivelser, gaffeltrucks. De er fremstillet med forsænkede dæksler, så de flugter med den omgivende overflade. Almindelige rammematerialer omfatter varmgalvaniseret stål (til udendørs eller våde områder) og aluminium (til vægtfølsomme applikationer). En standard enkeltbladet gulvluge til en erhvervsbygning måler typisk 24 × 24 tommer, selvom brugerdefinerede størrelser op til 96 × 96 tommer er tilgængelige for adgang til stort udstyr.

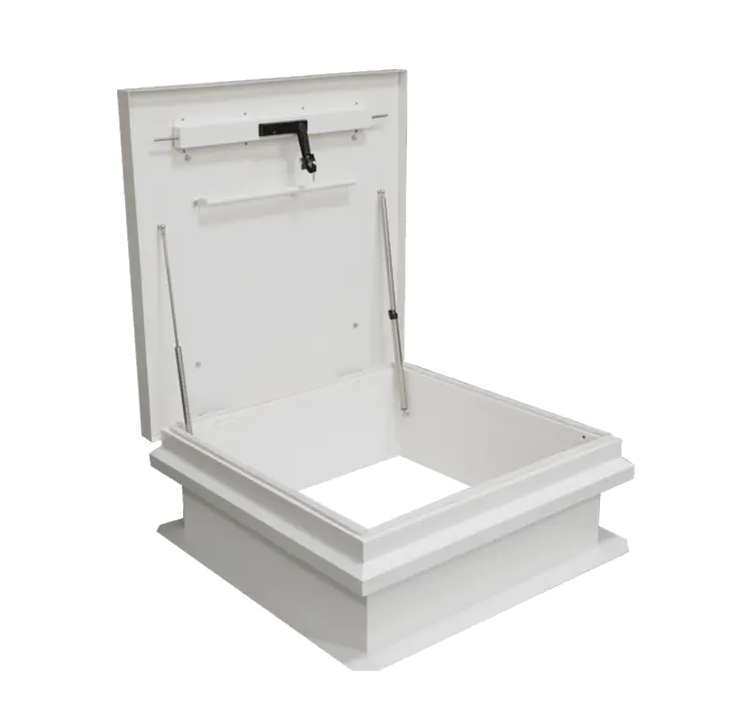

Tagadgangsluger

Tagluger giver sikker, vejrbestandig adgang til hustage til HVAC-vedligeholdelse, antenneservice og nødudgang. De skal være vandtætte, termisk brudte for at forhindre kondens og stærke nok til at modstå vindløft. ANSI/SPRI WH-1 er industristandarden for vindhævningsmodstand på tagluger. En velspecificeret tagluge inkluderer en kompressionsfjederstøttemekanisme - de fleste modeller holder døren åben ved 75° med en holde-åben-arm, der er klassificeret til vind op til 50 mph.

Væg- og loftadgangspaneler

Disse paneler bruges til at nå skjulte VVS-, el- og HVAC-komponenter i bolig- og erhvervsinteriør. Gipsvægperlerammer gør det muligt at pudse panelet i plan og male, så det matcher den omgivende væg, hvilket gør dem næsten usynlige. Standardstørrelser på boliger inkluderer 12 × 12 tommer, 14 × 14 tommer og 22 × 30 tommer (sidstnævnte er det minimum, der anbefales til personaleadgang i de fleste koder).

Brandklassificerede adgangsluger

Brandklassificerede luger testes til UL 10B (positivt tryk) eller UL 10C (neutraltryk) standarder og tildeles timeværdier - typisk 1 time eller 1,5 time - der matcher den omgivende samling. De indeholder opsvulmende sæler, der udvider sig ved forhøjede temperaturer for at forhindre røg og flammespredning. Installation af et ikke-klassificeret panel i en brandklassificeret enhed er en kodeovertrædelse, der kan annullere hele samlingens liste.

Lufttætte og isolerede luger

Brugt i energieffektive bygninger og applikationer i koldt klima har disse luger kontinuerlige perimeterpakninger og stive isoleringskerner med R-værdier, der typisk spænder fra R-5 til R-20. I passivhus- eller net-nul-projekter kan en uisoleret loftsluge stå for en uforholdsmæssig stor andel af det samlede varmetab - undersøgelser viser, at en enkelt 22 × 30 tommer uisoleret luge kan miste lige så meget varme som en 9 sq ft uisoleret vægsektion.

Adgangslugetyper sammenlignet

Nøglevalgskriterier

At vælge den forkerte luge fører til kodebrud, for tidlig fejl eller utilstrækkelig adgang. Evaluer følgende faktorer, før du specificerer et produkt.

Belastningskrav

Gulvluger i fodgængerområder skal have en belastning på mindst 300 lb. Køretøjsområder kræver luger klassificeret til H-20 motorvejsbelastning (op til 32.000 lb pr. aksel). Angiv altid belastningsklasse før størrelse, da den strukturelle rammedybde ændrer sig væsentligt mellem klassificeringerne.

Materiale og korrosionsbestandighed

Materialevalget afhænger af eksponeringsmiljøet:

• Stål (varmgalvaniseret): Mest økonomisk til indendørs og beskyttede udendørs applikationer; velegnet til de fleste kommercielle projekter.
• Aluminium: Let og naturligt korrosionsbestandig; foretrukket til kystmiljøer og tagapplikationer, hvor vægten betyder noget.
• Rustfrit stål (304 eller 316): Påkrævet i fødevareforarbejdningsanlæg, marine miljøer og kemiske faciliteter; væsentligt dyrere, men tilbyder årtiers levetid.
• GRP/glasfiber: Ikke-ledende og korrosionsbestandig; bruges i nærheden af ​​elektriske transformerstationer eller i meget aggressive kemiske miljøer.

Åbningsstørrelse og frigang

For personaleadgang skal den frie åbning (ikke rammens OD) være mindst 22 × 30 tommer pr. IBC og de fleste jurisdiktionskoder. Udstyrsadgang skal dimensioneres omkring den største komponent, der skal passere igennem - tilføj mindst 4 tommer frirum på alle sider af udstyrskonvolutten. Mål den ru åbning omhyggeligt; rammeflanger tilføjer typisk 2-4 tommer pr. side til den nominelle lugestørrelse.

Sikkerhed og aflåsning

Adgangsluger i offentlige eller halvoffentlige områder skal have manipulationssikret hardware. Mulighederne omfatter nøglecylinderlåse, fjederbelastede slamlåse og hængelåshasper. I kritisk infrastruktur (vandbehandling, krafttransformatorstationer) har lugerne ofte dobbeltlåsemekanismer og kanter, der ikke lirker. For tagluger, der er underlagt krav om udstigning, er panikbeslag, der åbner indefra uden nøgle, obligatorisk i henhold til IBC Section 1010.

Termisk og akustisk ydeevne

I konditionerede bygninger er en uisoleret luge en direkte energistraf. For at overholde ASHRAE 90.1-2022 skal lofts- og krybekælderluger i klimazone 3–8 opfylde minimumsisoleringsværdier, der nu matcher den omgivende samling. Akustisk klassificerede luger - med STC-klassificeringer mellem 35 og 52 - er specificeret til optagestudier, medicinske faciliteter og serverrum, hvor lydisolering er kritisk.

Best Practices for installation

Selv en velspecificeret luge vil svigte for tidligt eller skabe sikkerhedsrisici, hvis den installeres forkert. Følg disse retningslinjer for pålidelig langsigtet ydeevne.

Grov åbningsforberedelse

Den ru åbning skal være firkantet og lodret til inden for 1/8 in. over 4 ft. Betonkanter til gulvluger skal hærde i mindst 28 dage, før rammen sættes, eller brug ikke-krympende fugemasse til at udfylde huller. For tagluger skal kantstenshøjden være minimum 8 tommer over den færdige tagflade i henhold til NRCAs retningslinjer for at forhindre vandindtrængning.

Forankring og rammeindstilling

Ankerbolte eller svejseplader skal dimensioneres til at overføre de designmæssige belastninger til den omgivende struktur. En almindelig fejl er forankring af gulvlugerammer til ikke-strukturelle toppingplader i stedet for den strukturelle plade nedenunder - dette kan resultere i rammesætning eller rotation under belastning. Til murværksapplikationer skal du bruge rustfrit stål eller varmgalvaniserede ankre for at forhindre galvanisk korrosion ved tilslutningspunktet.

Vejrbestandige tagluger

Den hyppigste årsag til taglugens utætheder er forkert integration med tagmembranen frem for en defekt luge. Membranen skal slynge sig op og over kantstenen i henhold til tagproducentens krav - typisk minimum 6 tommer lodret ben. Påfør blinkende tape på alle hjørner og sømme. Stol aldrig udelukkende på tætning til at forsegle kant-til-dæk-samlingen.

Hardwarejustering og test

Efter installationen, test hver funktionskomponent:

1. Bekræft, at låget åbner frit, og hold-åbne arme går i indgreb i den specificerede vinkel.
2. Bekræft, at alle låse fungerer problemfrit med de medfølgende nøgler.
3. Kontroller, at låget lukker fladt med jævn kompression af perimeterpakninger.
4. For fjederstøttede luger skal fjederspændingen justeres, så låget ikke kræver mere end 30 lbs kraft for at åbne (i henhold til ANSI/BHMA A156.19 retningslinjer).
5. Dokumenter installationen med fotos og noter lugemodel, størrelse og hardwaredetaljer til bygningens vedligeholdelsesfil.

Vedligeholdelsesplan og inspektionspunkter

Adgangsluger overses ofte under rutinemæssig bygningsvedligeholdelse, hvilket fører til fastlåste hængsler, korroderede rammer og kompromitterede pakninger - alt sammen opdaget i det værst tænkelige øjeblik. Et struktureret inspektionsprogram forhindrer nødsvigt.

Kvartalsvis kontrol

• Smør hængsler og låsemekanismer med et tørt PTFE-smøremiddel (undgå oliebaserede smøremidler, der tiltrækker støv).
• Undersøg pakninger for revner, kompressionssæt eller manglende sektioner.
• Bekræft at holde-åbne arme går i indgreb og frigiver korrekt.

Årlige kontroller

• Undersøg ramme-til-substrat-forbindelser for korrosion eller løsning.
• For tagluger skal du kontrollere kantstensinddækningen og membranoverfladen for løft, revner eller adskillelse - over 60 % af taglugens utætheder stammer fra blinkende afslutningspunkter , ikke ved selve låget.
• Test brandklassificerede luger for selvlukkende funktion, og kontroller, at opblødende tætninger er intakte.
• Bekræft, at låsecylindre accepterer den korrekte nøgle og ikke er blevet udskiftet med ikke-kompatibelt hardware.

Hvornår skal du udskifte i stedet for at reparere

Udskift en luge, når: rammen viser gennemgående korrosion eller strukturel deformation; døren lukker ikke længere fladt efter hardwarejustering; brandmærket mangler eller er ulæselig (enheden mister sin UL-liste); eller lugen er før de nuværende kodekrav for din beboelse. Udskiftningsomkostningerne for en standard kommerciel luge - typisk $200-$1.500 afhængigt af type og størrelse - er langt mindre end ansvarseksponeringen for en ikke-kompatibel eller fejlslagen enhed.

Almindelige fejl at undgå

Erfarne entreprenører og facility managers støder stadig på de samme tilbagevendende fejl. At kende dem på forhånd forhindrer dyrt omarbejde.

• Angivelse af nominel størrelse uden at bekræfte fri åbning: En "24 × 24" gulvlem kan have en fri åbning på kun 21,5 × 21,5 tommer efter rammen. Kontroller altid den klare åbning i produktdatabladet.
• Brug af et indvendigt panel udendørs: Standard gipsplader er ikke klassificeret til fugtpåvirkning. Selv en overdækket udvendig placering kræver som minimum en galvaniseret stål- eller aluminiumsenhed med en EPDM-pakning.
• Ignorerer UL-mærket på brandklassificerede enheder: Udskiftning af et "lignende" unoteret produkt annullerer samlingsvurderingen og skaber et ansvar i tilfælde af et brandtab.
• Montering af taglemme uden faldsikringsplan: OSHA 1926.502 kræver beskyttelse af tagåbninger under installationen. En taglem opfylder heller ikke i sig selv rækværkskravet til ubeskyttede kanter - der er ofte behov for separate gelændere eller sikkerhedsbure.
• Glemte at koordinere med tagentreprenøren: Lugekanter skal sættes inden membranen monteres. Eftermontering af en kantsten i en færdig membran kompromitterer næsten altid vandtætningsintegriteten.

Adgangsluger i specifikke applikationer

Beboelsesboliger

I boligbyggeri er de mest kritiske lugeplaceringer loftet (minimum 22 × 30 tommer fri åbning pr. IRC R807.1), krybekælder (minimum 18 × 24 tommer pr. IRC R408.4) og adgangspaneler til bad eller køkken bag VVS-ventiler. Isolerede loftsluger med en R-værdi, der matcher den omgivende isolering, reducerer varmetabet og er i stigende grad påbudt af energikoder i klimazone 4 og derover.

Erhvervs- og institutionsbygninger

Større bygninger er afhængige af en koordineret matrix af luger planlagt i designfasen. Maskiningeniører angiver typisk lugeplaceringer på reflekterede loftsplaner og plantegninger som en del af udbudsmaterialet. Et mellemstort hospital kan for eksempel indeholde over 200 individuelle adgangspaneler, der betjener VVS-, medicinsk gas-, el- og HVAC-systemer - hver udvalgt til at matche ydeevnekravene for dens omgivende samling.

Industri- og infrastrukturfaciliteter

Spildevandsrensningsanlæg, kraftværker og tunneler bruger kraftige gulvlemme, der er bygget til at modstå konstant gangtrafik, kemikalieeksponering og lejlighedsvis belastning af køretøjer. Forsænkede afløbskanaler rundt om rammen forhindrer vandindtrængning. I scenarier med begrænset rumindgang (CSE) reguleret af OSHA 1910.146, skal lugeåbningsdimensionerne og tilgangsgeometrien rumme adgang i fuld PPE, inklusive selvstændigt åndedrætsværn.
