EN KOMPLET OG NYTTIG GUIDE TIL ADGANGSPANELTYPER OG INSTALLATIONSTRIN TIL GIPSVÆG

Hvad er et adgangspanel til gipsplader, og hvorfor betyder det noget?

Et adgangspanel til gipsplader er en aftagelig eller hængslet dør, der er installeret flugtende ind i en gipspladevæg eller -loft, og som giver en brugbar åbning til at nå VVS-afspærringer, elektriske samledåser, HVAC-spjæld eller strukturelle komponenter uden at skære gennem færdige gipsvægge hver gang. At vælge den rigtige paneltype og installere den korrekt første gang sparer timevis af reparationsarbejde og forhindrer dyre gipsvægskader ved hvert fremtidigt servicekald.

Ifølge industriens skøn, en dårligt placeret eller forkert størrelse adgangspanel tilføjer i gennemsnit 2-4 timers afhjælpningsarbejde pr. servicebesøg. Denne guide dækker alle større panelkategorier, kritiske regler for dimensionering og indramning og en komplet installationsgennemgang, så entreprenører og gør-det-selv-ere kan få det rigtigt én gang.

De vigtigste typer af adgangspaneler til gipsplader

At forstå, hvilken paneltype der passer til dit projekt, er den vigtigste beslutning. Det forkerte valg fører til huller, raslen, kodefejl eller paneler, der simpelthen ikke kan åbnes på trange steder.

Standard gipsvægsbead-flangepaneler

Disse er de mest almindelige boligpaneler. En metal- eller plastramme med en perleflange af gipsvæg er sat ind i en indrammet ru åbning, og selve døren accepterer et gipsvægsindlæg, så panelet passer problemfrit ind i den omgivende væg. Typiske størrelser spænder fra 6×6 tommer op til 24×24 tommer. De er bedst egnede til vægge og lofter, der males efter montering, hvilket giver en næsten usynlig finish.

Skylbare adgangspaneler (skruetrækker-lås)

Planpaneler har en solid metal- eller plastikdør, der sidder nøjagtigt i niveau med vægoverfladen. En kvart-dreje skruetrækker låse holder døren lukket. Disse er almindelige i kommercielle bygninger, bryggers og mekaniske rum, hvor en usynlig finish er mindre vigtig end hurtig, værktøj-tilgængelig adgang. Standard kommercielle størrelser inkluderer 12×12, 14×14 og 16×16 tommer , selvom tilpassede størrelser er bredt tilgængelige.

Brandklassificerede adgangspaneler

Påkrævet af kode, når en adgangsåbning trænger ind i en brandklassificeret væg- eller loftskonstruktion – for eksempel en 1-times eller 2-timers klassificeret korridorvæg i en flerfamiliesbygning eller kommerciel struktur. Disse paneler bærer en UL-liste (såsom UL 10B eller UL 10C) og bruger typisk 20-gauge eller tungere stålkonstruktion med opsvulmende tætninger. Brug af et ikke-klassificeret panel i en brandklassificeret enhed er en overtrædelse af koden, der kan resultere i mislykkede inspektioner og ansvarspåvirkning.

Isolerede adgangspaneler

Anvendes i ydervægge, loftsluger og krybekælderlofter, hvor termisk ydeevne betyder noget. En isoleret kerne (almindeligvis stift polyisocyanurat eller EPS-skum) er bundet til dørpanelet. Kvalitetsisolerede paneler opnår R-værdier mellem R-10 og R-20 , der hjælper med at opretholde bygningens integritet. Se efter paneler med en kontinuerlig pakningsforsegling rundt om perimeteren for at forhindre luftinfiltration.

Plaster-Stop (Mud-In) paneler

Designet til finergips eller skim-coat-finish i stedet for tapede gipsvægge. Rammen har et bredere returben, der fungerer som en gipsafretning. Efter plastering afslører kun en fin hårgrænse panelets omkreds. Disse er det rigtige valg til historiske renoveringsprojekter, der bruger våde gipssystemer.

Aftagelige panelsystemer

I nogle applikationer - især over faldlofter eller i mekaniske jagter - er et fuldstændigt aftageligt panel uden hængsel at foretrække. Disse paneler klemmes eller friktionspasses ind i en ramme og kan løftes helt ud, så stort udstyr eller rør kan føres gennem åbningen. De er almindelige i industri- og hotelbyggeri.

Låse adgangspaneler

For paneler i offentligt tilgængelige områder, der indeholder elektriske paneler, gasafspærringer eller følsomme betjeningselementer, er en nøglelåscylinder eller hængelåshasp integreret i døren. De fleste byggekoder kræver låsepaneler til elektriske kabinetter, der er tilgængelige for offentligheden. Cylinderlåsmuligheder inkluderer standardnøgle eller Best/Falcon udskiftelige kerner til hovednøglesystemer.

Adgangspanelstørrelse og krav til indramning

Korrekt ru åbningsstørrelse og solid indramning er ikke til forhandling. Et panel, der sidder i en underdimensioneret eller ude af firkantet indramning, vil aldrig lukke fladt eller tætne ordentligt.

Sådan bestemmes den rigtige panelstørrelse

Adgangsåbningen skal være stor nok til, at en persons arm - eller ideelt set en persons overkrop - kan nå den dybeste brugbare komponent. Som en praktisk regel:

• Ventil eller afspærringsadgang (enkeltventil): Minimum 12×12 tommer
• Adgang til elektrisk samleboks: Minimum 14×14 tommer pr. NEC 314,29
• VVS-rensning eller adgang til fælder: Minimum 18×18 tommer
• Helkropsindgang (krybekælderluge): Minimum 22×30 tommer pr. IRC R408,4

Bekræft altid ændringer i lokale regler, da nogle jurisdiktioner kræver større minimumsdimensioner.

Indramning af den ru åbning

Den ru åbning skal indrammes med fordoblede hoveder og tærskelplader, hvis den falder mellem to knopper, eller med krøblingsknopper og blokering, hvis den afbryder et enkelt knopbås. Den ru åbning skal være ¼ tomme til ½ tomme større end panelets angivne grove åbningsdimension på hver side for at muliggøre niveau- og lodjustering. Brug en plan og firkantet på hvert rammeelement - en panelramme installeret ud af lod med selv 1/8 tomme vil binde ved lukning.

Overvejelser om studs og bjælkeafstand

Standard 16-tommer on-center-ramme kan rumme paneler op til 14 tommer brede uden yderligere indramning. Til 24-tommers indramning i midten passer paneler op til 22 tommer brede i en enkelt bås. Ethvert panel, der er bredere end en enkelt fag, kræver dobbelte indramningselementer på hver side at opretholde vægkonstruktionens integritet.

Nødvendigt værktøj og materialer til installation

At samle alt, inden du starter, forhindrer ture i byggebranchen midt på jobbet og holder arbejdet i gang effektivt.

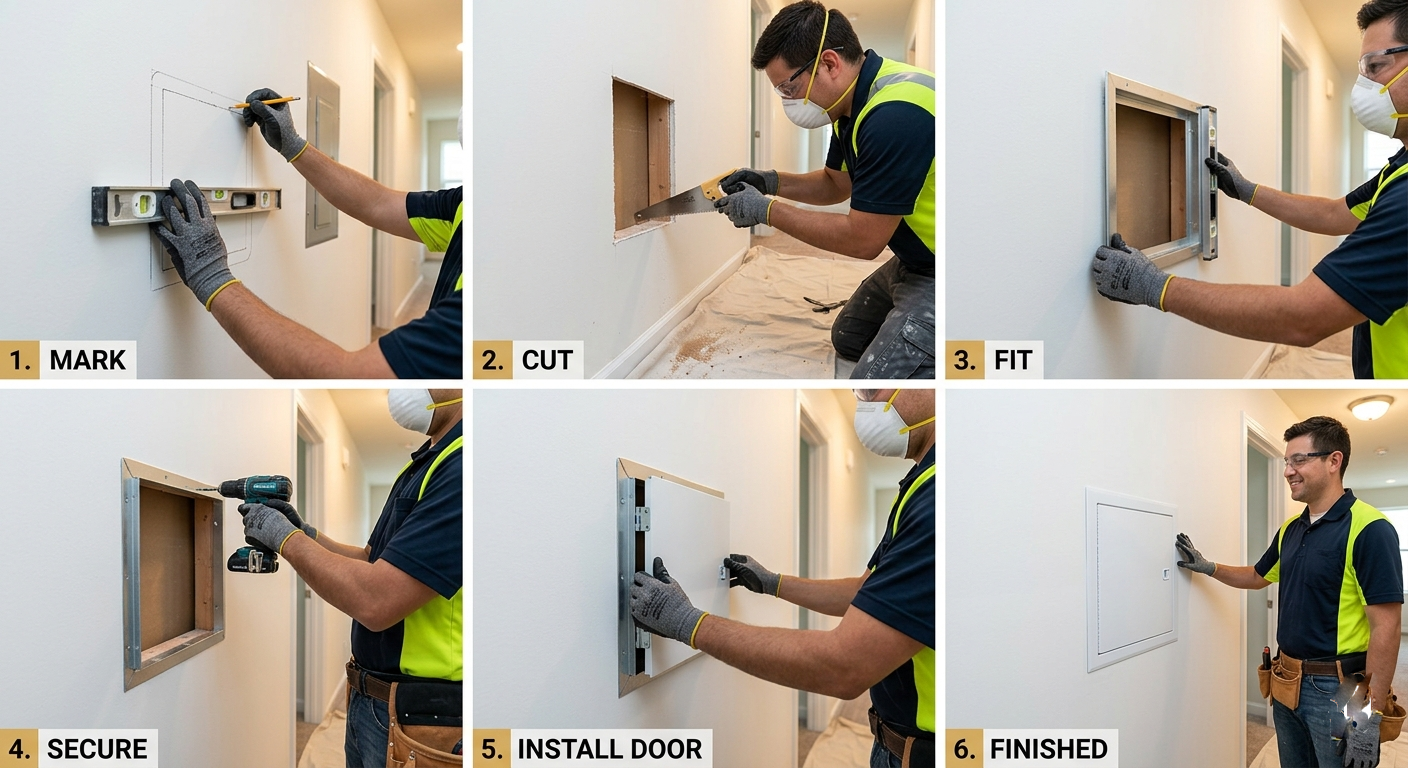

Trin-for-trin installation af adgangspanel til gipsvæg

Følg disse trin i rækkefølge. At springe fremad – især med hensyn til layout og indramning – er den førende årsag til fejljusterede paneler og tilbagekaldsopkald.

Trin 1: Find hjælpeprogrammer og markér åbningen

Brug en stiftfinder og en berøringsfri spændingstester til at bekræfte, at der ikke løber strømførende ledninger, rør eller kanaler gennem den planlagte afskårne zone. Markér midten af ​​målkomponenten, og udlæg derefter de grove åbningsdimensioner med en blyant og indramningsfirkant. Dobbelttjek målene to gange før skæring. At skære i strømførende ledninger eller kobberforsyningsledninger er farligt og dyrt.

Trin 2: Indram åbningen

Hvis åbningen falder inden for en eksisterende studsbugt, skal du først skære gipsvæggen ud i den bugt (du erstatter den med panelet). Installer vandret blokering - typisk 2 × 4 tømmer - i toppen og bunden af ​​den tilsigtede åbning, sømmet eller skruet mellem de flankerende tapper. Hvis panelet strækker sig over mere end én stud bay, tilføje en konge stud og trimmer stud på hver side og installere dobbelt overskrifter øverst og nederst. Alle indramningselementer skal flugte med forsiden af de eksisterende tapper så panelrammen sidder fladt.

Trin 3: Klip gipsvæggen

Skær gipsvæggen langs dine layoutlinjer med en værktøjskniv, og skær derefter igennem med en stiksav eller oscillerende værktøj. Hold bladet stramt mod rammen for at producere en ren, understøttet kant. Fjern det afskårne stykke. Hvis gipsvægskanten langs siderne af åbningen ikke er understøttet (ingen stud bagved), skal du tilføje en støtteblok på 2×4 for at give panelrammen noget at fastgøre i.

Trin 4: Indstil panelrammen

Skub panelrammen ind i åbningen. For perle-flangepaneler vil flangen overlappe overfladen af ​​gipsvæggen med ¾ tomme på alle sider. Kontroller rammen for niveau og lod – juster shims om nødvendigt. Fastgør rammen gennem dens forborede huller ind i rammen ved hjælp af de medfølgende skruer eller 1-5/8" gipsskruer med maksimalt 8" intervaller . Spænd ikke skruer på plastikrammer for meget, da dette vil bøje karmen og forhindre døren i at lukke flugt.

Trin 5: Tape og finish (perle-flangepaneler)

Påfør et tyndt lag universalfugemasse over vulstflangen, og indstøb nettape i hvert hjørne. Fjer blandingen 6-8 tommer ud over flangekanten for en usynlig overgang. Påfør et andet lag efter det første er helt tørt (typisk 24 timer). Slib let med korn 120 før grunding. Tre tynde lag giver altid et fladere resultat end et tykt lag.

Trin 6: Grund, mal og installer dørindsatsen

Grund det færdige gipsvæg og flangeområde med en PVA gipsgrunder før maling. For paneler med en indstiksdør til gipsvæg, skal du skære et stykke ½-tommer gipsvæg til, så det passer til dørkarmens fordybning, fastgøre det med de medfølgende clips eller klæbemiddel og færdiggøre indsatsens forside, så den passer til væggen. Hæng døren på hængslerne, eller sæt den ind i rammen, og test låsen for jævn funktion. Dørfladen skal sidde inden for 1/16 tomme af den omgivende vægoverflade - ethvert mellemrum er synligt og indikerer en indramnings- eller installationsfejl.

Brandklassificeret panelinstallation: Yderligere kodekrav

Installation af et brandklassificeret adgangspanel involverer ekstra trin ud over standardinstallationen. Undladelse af at følge UL-installationsvejledningen nøjagtigt annullerer listen og brandklassificeringen for hele vægsamlingen.

• Brug kun den fastgørelsestype og -mængde, der er angivet i UL-produktets installationsvejledning – udskiftninger er ikke tilladt.
• Påfør opsvulmende fugemasse eller brandklassificeret fugemasse rundt om hele rammens omkreds, hvor den kommer i kontakt med gipsvæggen, i henhold til instruktionerne på listen.
• Skær ikke paneldøren eller rammen til – enhver feltændring annullerer listen.
• Mærk panelet med UL-listenummeret og brandmodstandsevnen, hvis det kræves af lokal lovgivning.
• Dokumenter panelinstallationen (model, UL-nummer, placering) for bygningens brandmodstandsjournal.

De fleste jurisdiktioner følger IBC Section 716 for brandklassificerede adgangspaneler. Bekræft altid med den myndighed, der har jurisdiktion (AHJ), før installation i en klassificeret enhed.

Almindelige installationsfejl og hvordan man undgår dem

Vælg mellem metal- og plastpanelrammer

Begge materialer fungerer godt i den rigtige anvendelse. Beslutningen kommer ned til krav til belastning, miljø og finishkvalitet.

Rammer af stål og galvaniseret metal

Stålrammer er den professionelle standard til kommercielle, brandklassificerede og trafikfulde applikationer. 16-gauge koldvalset stål håndterer tilfældige stød uden at bøje. Galvaniserede eller pulverlakerede overflader modstår korrosion i fugtige omgivelser, såsom bag brusevægge eller i mekaniske rum. Metalrammer accepterer også gipsvægsankre mere pålideligt, hvis indramningsforskydning kræver et ankerpunkt.

Plast (ABS) rammer

ABS-plastikpaneler er lettere, billigere og ruster ikke - hvilket gør dem velegnede til boliger med høj luftfugtighed som badeværelser og vaskerum. De er ikke egnede til brandklassificerede samlinger eller lofter større end 12×12 tommer på grund af lavere strukturel stivhed. Plastrammer er nemmere at installere på én person, fordi de vejer væsentligt mindre end tilsvarende stålpaneler.

Specifikationer for loftadgangspanel

Loftsinstallationer følger de samme grundlæggende trin som vægpaneler, men introducerer unikke udfordringer: tyngdekraften arbejder imod dig, og panelet skal bære sin egen vægt pålideligt over årtier.

• Brug altid en hængselstopmekanisme på loftspaneler, så døren ikke falder åben ud over 90 grader og belaster hængslet.
• Til paneler, der er større end 16×16 tommer i lofter, skal du bruge en stålramme, der er klassificeret til loftbrug - plastrammer er ikke passende.
• Installer en kontinuerlig perle af akustisk tætningsmasse mellem panelrammen og loftets gipsvæg til paneler i lydklassificerede samlinger.
• Brug to personer til paneler større end 14×14 tommer – én til at holde, én til at fastgøre.
• For loftsadgangsluger kræver IRC et minimum R-30 isoleringsværdi over lugen i klimazone 3 og derover.

Vedligeholdelse og langtidspleje

Et korrekt installeret adgangspanel til gipsplader kræver minimal vedligeholdelse, men en hurtig årlig kontrol forhindrer, at små problemer bliver dyre problemer.

• Efterse hængselstifter og låsemekanismer årligt; påfør en dråbe maskinolie, hvis hængslerne føles stive.
• Kontroller perimeterforseglingen på isolerede og brandklassificerede paneler for revner eller kompressionstab; udskift opsvulmende eller skumpakninger hvert 10. år, eller når de er synligt nedbrudte.
• Mal dørfladen igen med den omgivende vægfarve efter enhver rummaling for at bevare det glatte udseende.
• Mal aldrig et panel lukket. Hvis døren ved et uheld er malet til rammen, skal du bruge en værktøjskniv til at skære malingslinjen, før du tvinger låsen.
• Efter ethvert VVS- eller elektrisk arbejde bag panelet, skal du bekræfte, at døren stadig lukker, og låsen låser rent, før du kalder jobbet færdigt.

Hurtig reference: Paneltypevalg efter applikation
